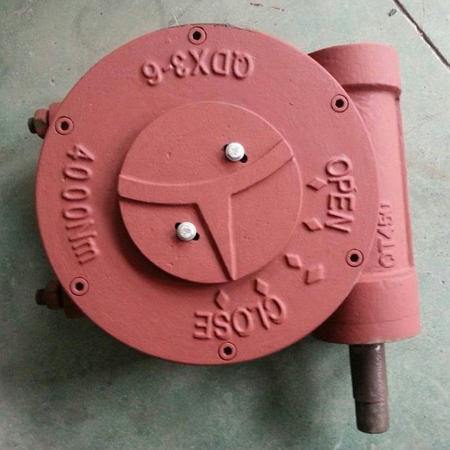

蜗轮箱之加工工序路线方案
工序1：铸造毛坯：
工序2：热处理：
工序3：以φ330.0070.018+ 和φ940.054 0 +的轴承孔为粗基准，粗铣下端面：
工序4：以画线定位钻4 φ11的孔，锪4 φ22的孔，保证φ11孔表面粗糙度12.5：
工序5：以下端面为基准，粗镗φ330.0070.018+ 和φ940.0540+的轴承孔，保证97的尺寸：
工序6：以φ330.0070.018+ 和φ940.0540+的轴承孔为基准，粗镗φ470.0070.018+ 的孔：
工序7：以下端面为基准，半精镗，精镗φ940.0540+的轴承孔，保证和φ940.0540 +等级要求和表面粗糙度为1.6：
工序8：以φ330.0070.018+ 和φ940.0540 +为基准，半精镗，精镗φ47的轴承孔后倒角，保证φ470.0070.018+ 和圆度0.02mm及表面粗糙度1.6及两圆心距离540.074 0 +:
工序9:以φ470.0070.018+ 孔为定位，半精镗，精镗φ330.0070.018+ 的孔，保证φ330.007 0.018+ ，表面粗 糙度为1.6，圆度0.02mm，与A平面的垂直度为0.05mm。
工序10：以下端面为基准，加工M10的的吊环孔和油孔：
工序11: 以下端面为基准,粗铣上端面，蜗轮前后端面，蜗杆左右端面，蜗轮内φ70的端面和油孔端面：
工序12：半精铣蜗轮前后端面，蜗轮前后端面保证粗糙度6.3，半精铣蜗轮内φ70的端面:
工序13：精铣70的端面后倒角，保证粗糙度1.6:
工序14：钻蜗轮端面6 M6和蜗杆上3 M6的孔：
工序15：倒角：
工序16：检验
