多头蜗轮减速机蜗轮滚刀的精度问题解决方法

2016-04-25 14:52:49

//www.pikkamart.com
分享
  • 分享到微信朋友圈

多头蜗轮减速机蜗轮滚刀的精度问题解决方法

  众所周知为了达到要求的减速机传动比,有时候必须使用多头蜗轮蜗杆减速机的传动来实现。
为了滚切所配套的蜗轮,最好的方法是使用多头蜗轮滚刀进行加工。这样,对多头蜗轮滚刀的精度,就有一个要求,按照滚刀的制造问题来讲,对蜗轮减速机蜗轮的精度影响最大的几个刀具的精度公差如下。
  1,滚刀的等分精度。
  2,容销槽的数量即蜗轮滚刀的圆周齿数。
  3,容销槽的导程误差。
  4,滚刀的头与头的分度误差。
  下面,将逐条简述。
  我们知道,滚刀之所以能够车削工件,主要靠的是刀具的前刃面与侧铲面相交的刀刃来工作的,这就是说,刀具
  的前刃面的构成因素与刀具的侧铲面的构成因素是相关相连的。
  在单头刀具的情况下,刀具的等分精度比较好检测,但是,由于多头滚刀的螺旋槽的轴向定位精度比较困难,所以,等分精度不好计量,这需要有相应的设备和手段才行。
  一,当然,如果等分精度不好,误差很大(这在多头蜗轮滚刀的制造中是比较常见的,这个问题,在用户的使用过程中,引起的情况,得到的结果是相同的),对于相对有固定铲动位置的铲床来讲,铲磨的滚刀的刃口的位置误差就可想而知(此处暂不给出误差公式)。
  二,由于多头蜗轮减速机滚刀的螺旋角较大和很大,因此,得到的刀具圆周齿数相应的小得多,并且,由于滚刀的螺距很大,因此,参加包络蜗轮的滚刀齿数就很少。这是多头蜗轮滚刀的固有的问题(其计算公式已经发表过),在现有的刀具制造业中是不可逾越问题,这个问题,可以导致被滚蜗轮的齿面楞点较大或很大。
  三,容销槽的导程误差,主要是指加工多头蜗轮减速机的滚刀的刃磨的导程与铲磨床的导程挂轮的差。如果这种误差是单纯的,那么,它将引起滚刀的车削刃的单纯的递增或递减,如果这一误差不是单纯的(这是肯定的),
  他也将引起车削刃在轴向范围内无规律的递增或递减,这种情况在滚刀头数与蜗轮的齿数之间没有公倍数的情况下,会引起蜗轮齿面的波楞过大,粗糙度降低,蜗轮的吃根部有台阶,蜗轮蜗杆的对角啮合接触,螺旋角的误差等等,如果,蜗轮齿数与滚刀的头数有公倍数的时候,除了以上的外出差外,还将引起蜗轮的等分误差和周节误差。
  四,滚刀的分头误差。这一个问题是这一些问题中最重要的,也是现在的刀具检查仪器中最没有范成检查措施的的一个问题(我们公司除外).事实上,就是诚如我们公司能够检测新的滚刀,也确定能够保证新的滚刀是合格的,凡是,谁又能保证用户在使用以后的重麽的过程中,能够保证刀具的精度呢?
  五,综上所述,多头蜗轮滚刀的制造,检测,使用,刃磨这一系列的问题,的确是一个十分重要的问题。如果不好好的解决,必然的影响到由蜗轮蜗杆的组合机构的使用寿命,承载能力,散热能力,等等致命的。
  解决的办法和建议
  经过研究和探讨,权衡利弊,和用户协商,以及用户使用后如何保证刃磨精度等等,得到如下的解决办法。
  一,尽量采用带轴向走刀的机床。
  这样,由于机床带有轴向走刀的装置,在滚切蜗轮的工作中,就可以利用轴向走刀的方法,将蜗轮的齿面粗糙度加工的很好。
  这种方法必须有如下几个附加条件:
  1,要求多头蜗轮减速机滚刀在分头的加工中有很好的精度。这需要在多头蜗轮滚刀的加工检测中,既要有手段,仪器,又要有方法。
  2,用户在刃磨的时候,要有相应的刃磨工具。
  3,要求用户在使用多头蜗轮滚刀的时候,要有在轴向走刀的滚齿机。
  二,使用专为加工多头蜗轮而设计制造的单头蜗轮滚刀。
  1,这种刀具是专门为多头蜗轮的滚切而设计的单头蜗轮滚刀。
 由于刀具采用了一个头,所以,滚刀的螺旋角一般的都不大于5度,因此刀具可以制成直槽的,并且,一个头的蜗轮滚刀不存在分头误差,滚刀的圆周齿数也相对可以做的比较多,因此,使用这种刀具加工出来的蜗轮的齿形粗糙度,与一般的单头蜗轮的滚切相同,蜗轮的分度精度很好,使用这种刀具加工出来的蜗轮,在与蜗杆啮合的时候,不存在对角接触的事情,也不存在滚刀啃齿,蜗轮齿底有台阶等等现象发生。
  2,不需要带有轴向走刀的滚齿机
  3,给用户使用后的刃磨工作带来了方便。
  4,前刃面的刃磨不需要特殊修型
  5,滚切工作也与一般的单头滚刀相同。

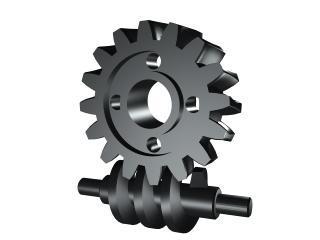

多头蜗轮
