双级配电动蜗轮箱结构图以及参数

型号 C8# C9# C10# C11# C12# C13# C14# C15#
速比 318:01:00 378:01:00 396:01:00 486:01:00 486:01:00 600:01:00 600:01:00 600:01:00
配对电装 Z20 Z30 Z45 Z60 Z90 Z120 Z180 Z250
输入力矩Nm 200 300 450 600 900 1200 1800 2500
输出力矩Nm 10600 18900 27900 72900 72900 120000 180000 250000
旋转行程 900 900 900 900 900 900 900 900
限位调整 ±50 ±50 ±50 ±50 ±50 ±50 ±50 ±50
连接尺寸
连接法兰(D) 300 350 415 475 550 650 800 1200
连接孔中心(D1) 254 298 356 406 483 590 720 1050
法兰凹面(D2) 200×5 230×5 260×5 300×8 370×8 490×8 600×8 900×10
孔数:孔径(N-M) 8-M20 8-M20 12-M20 12-M20 12-M22 12-M27 12-M30 16-M30
轴孔(dmin-max) 75-85 75-85 90-100 98-120 115-145 160-180 200-250 260-300
 标准轴孔(d) 80 80 90 110 130 160 200 260
平键X条数X900(b) 22×2 22×2 28×2 28×2 32×2 32×2 36×2 45×2
安装高度(h) 120 120 150 180 195 205 250 300
A 577.5 627.5 753 873 1133 1273 1404 1770
B 272.5 272.5 327.5 327.5 423 423 520 520
C 555 590 687 787 922 1052 1359 1490
L 385 415 477 517 602 812 825 1025
H 150 150 170 200 220 240 350 405
箱体外径(Q) 340 410 480 590 690 840 1070 1400

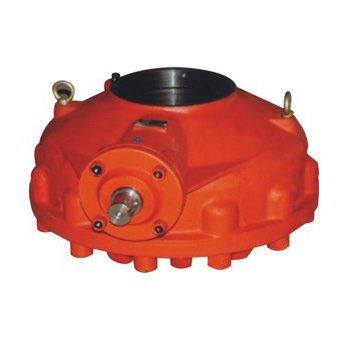

双级配电动蜗轮箱结构图以及参数

双级配电动蜗轮箱结构图以及参数
