蜗轮 蜗杆传动是由蜗杆和蜗轮组成。常用于交错轴∑＝90°的两轴之间传递运动和动力。一般蜗杆为主动件，作减速运动。
一、蜗轮蜗杆传动的特点
与齿轮传动相比较，蜗杆传动具有传动比大，在动力传递中传动比在8～100之间，在分度机构中传动比可以达到1000；传动平稳、噪声低；结构紧凑；在一定条件下可以实现自锁等优点而得到广泛使用。
但蜗轮蜗杆传动有效率低、发热量大和磨损严重，涡轮齿圈部分经常用减磨性能好的有色金属（如青铜）制造，成本高等缺点。
二、蜗轮蜗杆传动的类型

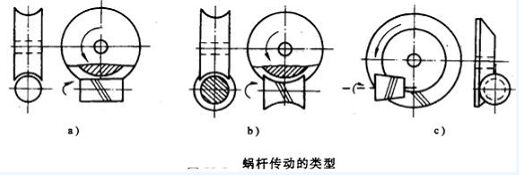

按蜗杆分度曲面的形状不同，蜗杆传动可以分为：圆柱蜗杆传动（如图a）、环面蜗杆传动（如图b）、锥蜗杆传动（如图c）三种类型。
1、蜗轮圆柱蜗杆传动圆柱蜗杆传动可以分为普通圆柱蜗杆传动和圆弧圆柱蜗杆传动普通圆柱蜗杆传动根据齿廓曲线主要分为三种：
阿基米德圆柱蜗杆（ZA蜗杆）
渐开线圆柱蜗杆（ZI蜗杆）
法向直廓圆柱蜗杆（ZN蜗杆）
本章只讨论阿基米德圆柱蜗杆，加工时，梯形车刀切削刃的顶平面通过蜗杆轴线，在轴向剖面具有直线齿廓，法向剖面N-N上齿廓为外凸线，端面上齿廓为阿基米德螺线。这种蜗杆切制简单，但难以用砂轮磨削出精确齿形，精度较低。 §6.2蜗杆传动的主要参数和几何尺寸

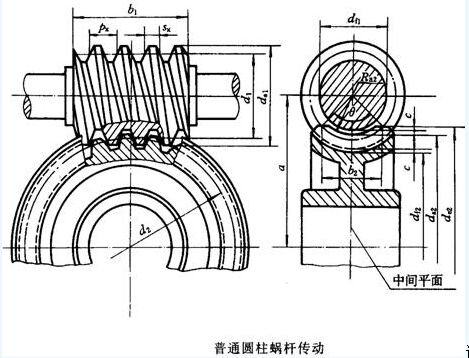

如图所示，在中间平面上，普通圆柱蜗杆传动就相当于齿条与齿轮的啮合传动故此，在设计蜗杆传动时，均取中间平面上的参数（如模数、压力角）和尺寸（如齿顶圆、分度圆等）为基准，并沿用齿轮传动的计算关系，
